金属夏比冲击缺口制样机

用途:用于进行材料的仪器化(示波)冲击试验,测定材料试样的冲击吸收功和冲击韧性。试样缺口满足以下标准要求:ü GB/T 229-2007《金属夏比缺口冲击试验方法》;ü ISO148-2008 《Metallic materials- Charpy pendulum impact test》;ü ASTM E23- 02a 《金属材料缺口试样标准冲击试验方法》;ü&n

全国服务热线:

18926546499

产品简介:

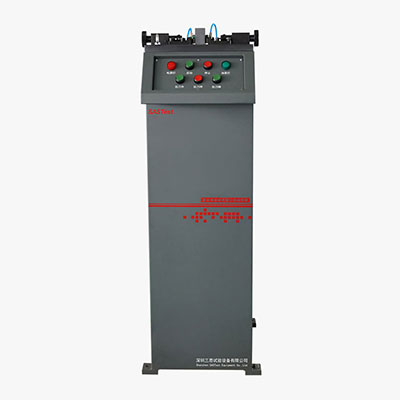

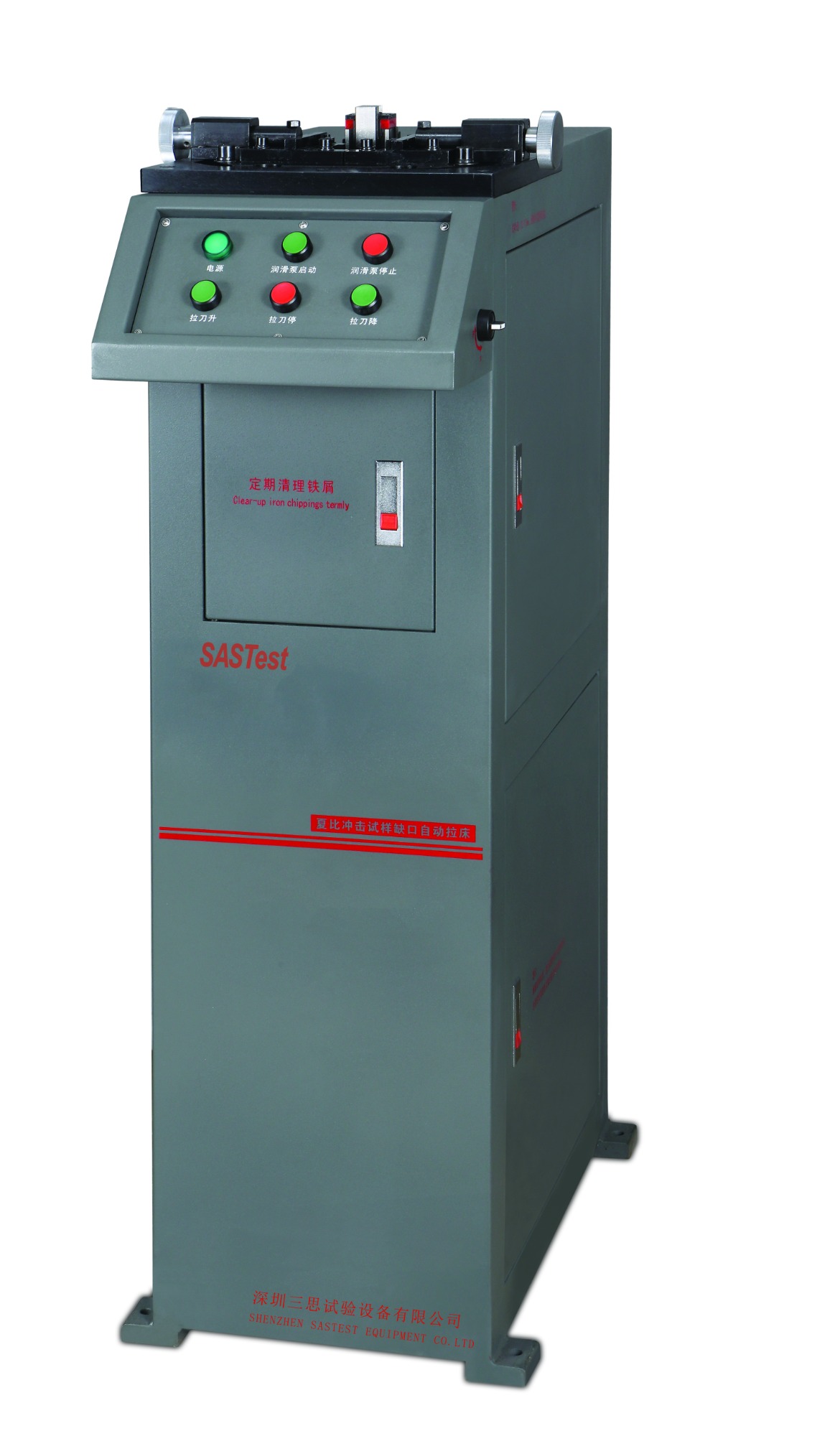

QYJ 4201 金属冲击试样缺口自动拉床是金属摆锤冲击试验机的附属专用设备,根据相应标准制取不同缺口形状的金属冲击试样。采用液压传动、电磁阀换向控制拉刀升降,调速阀可调节不同切削速度,同时采用润滑油冷却润滑切削刀刃,保证制备的试样缺口尺寸、表面质量都高标准满足使用要求;拉刀,采用优质W18Cr4V刀具合金材料,使用寿命高;设备稳定可靠,操作方便,是金属冲击试验机最佳配套设备。

QYJ 4201 是液压传动、电动控制、可控调速、双刀同时切削的金属冲击试样缺口自动拉床。

满足的标准

V 型 ——符合GB/T229-94、ASTME23-2002、ISO148-1998等标准;

U2型——符合GB/T229-94;

U3型——符合DIN50115的DVM试样标准;

U5型——符合GB/T229-94、ISO83等标准。


产品优势:

² 拉刀采用优质W18Cr4V刀具合金材料,刀具参数设计合理,使用寿命高;

² 液压元器件均采用知名品牌,保证了液压系统的可靠性与稳定性;配有润滑系统,给拉刀刀刃及拉刀导向装置供油,以便冷却、润滑及清洗拉刀,使拉削出的试样缺口及表面粗糙度得到保证,并延长拉刀使用寿命;

² 机架骨架部分由角钢、槽钢等型材焊接而成,结构设计合理,符合操作者习惯。

² 电气元件采用知名品牌产品,保证了设备的可靠性和稳定性。


1.1.   主要性能指标

1.3.1  试样尺寸:10 X 10(7.5或5)X 55

1.3.2  缺口类型:根据要求四种缺口类型任意选择两种

1.3.3  拉刀行程:340±10 mm(可调)

1.3.4  拉削速度:2~3 m/min(无级调速)

1.3.5  润滑系统:润滑油循环、油量可调

1.3.6  液压油:46#

1.3.7  电压功率:380V 550W

1.3.8  外形尺寸:430X750X1250 mm

1.3.9  主机重量:约150Kg

1.2.   环境与工作条件

1.4.1 环境温度:室温

1.4.2 相对湿度≤80%

1.4.3 周围无震动、无腐蚀性介质和磁场干扰的环境中

1.4.4 电源电压的变化在额定电压的±10%以内。设备在稳固的基础上放置,水平度为5%


QYJ 4201
