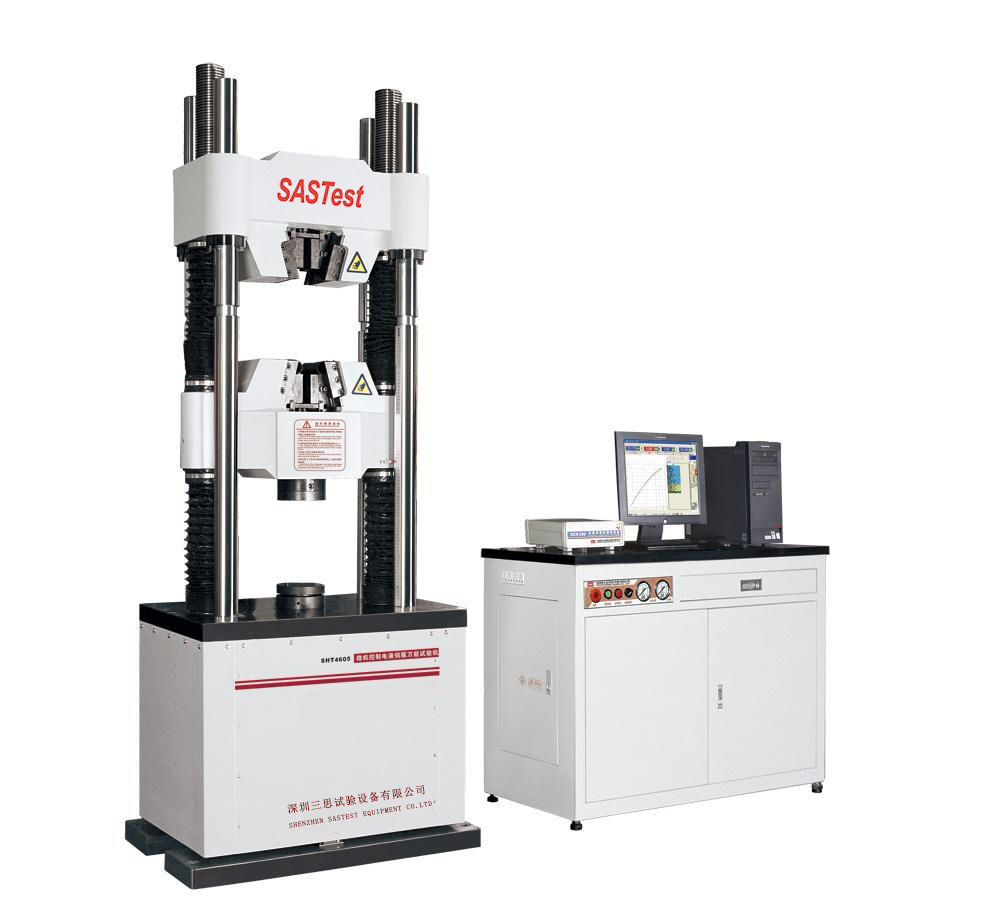

SHT4605微机控制电液伺服万能试验机

该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验;其中试台与下横梁之间为压缩空间,可实现对试样的压缩、弯曲、剪切等实验;下横梁与上横梁之间为拉伸空间,主要进行对试样的拉伸试验。
  • 型号: SHT4605
  • 重量: 约2500kg
  • 主机功率: 4kW;380V+1.5kW;220V
  • 主机电源: 4kW;380V+1.5kW;220V
  • 外形尺寸: 940x650x2400

全国服务热线:

18926546499

产品用途:

该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验;其中试台与下横梁之间为压缩空间,可实现对试样的压缩、弯曲、剪切等实验;下横梁与上横梁之间为拉伸空间,主要进行对试样的拉伸试验。


性能特点:

主机结构采用双空间结构,上空间进行拉伸试验,下空间进行压缩试验,结构紧凑,可方便的调整试验空间,各横梁均采用铸钢件,相比其他厂家的钢件,强度更高,安全性好。

开式液压夹具,夹持更方便,夹紧力可调

采用压向负荷传感器,可达0.5级精度

位移测量方面采用进口抽出式位移传感器,使得位移测量更准确。

配有活塞限位,保护活塞不能超范围移动,提高设备安全性。

控制系统采用全数字DSP控制器,神经元自适应PID算法,真正实现力、位移、变形三闭环控制。


主要技术参数:

型号

SHT4605

SHT4106

SHT4206

最大试验力

60kN

100kN

200kN

准确度等级

0.5级

试验力示值相对误差

±0.5%以内

试验力测量范围

1%——100%FS

变形测量范围

1%——100%FS

变形示值相对误差

±0.5%以内

活塞移动速度

1-140mm/min

1-90mm/min

1-70mm/min

试验力加载速率范围

0.02%—2%FS/s

立柱数

6

立柱间有效距离

430mm

430mm

640mm

拉伸钳口最大间距

710mm

760mm

920mm

最大压缩空间

810mm

760mm

950mm

圆试样夹持范围

Φ10—φ21;

φ21—φ31;

φ31—φ40

Φ12—φ23;

Φ23—φ35;

Φ35—φ45;

Φ45—φ55

Φ15—φ25;

Φ25—φ40;

Φ40—φ55;

Φ55—φ70

板试样夹持厚度

2-16mm;

16-30mm

2-20mm;

20-40mm

10-40mm;

40-70mm

压板尺寸

Φ150mm

200x200

Φ240mm

活塞行程

250mm

250mm

250mm

主机外形尺寸(长宽高)

940x650x2400

1020x670x2600

1370x820x3300

油源外形尺寸(长宽高)

1150x600x900

总功率

4kW;380V+1.5kW;220V

6kW;380V+1.5kW;220V

弯曲夹具 弯心直径

Φ3—200mm(选配)

Φ3—300mm(选配)

Φ3—300mm(选配)

重量

约2500kg

约3500kg

约8000kg
