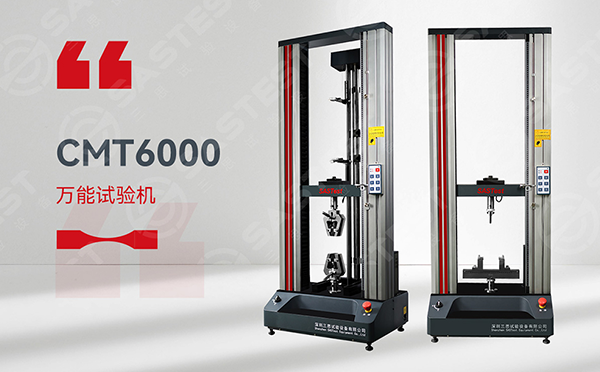

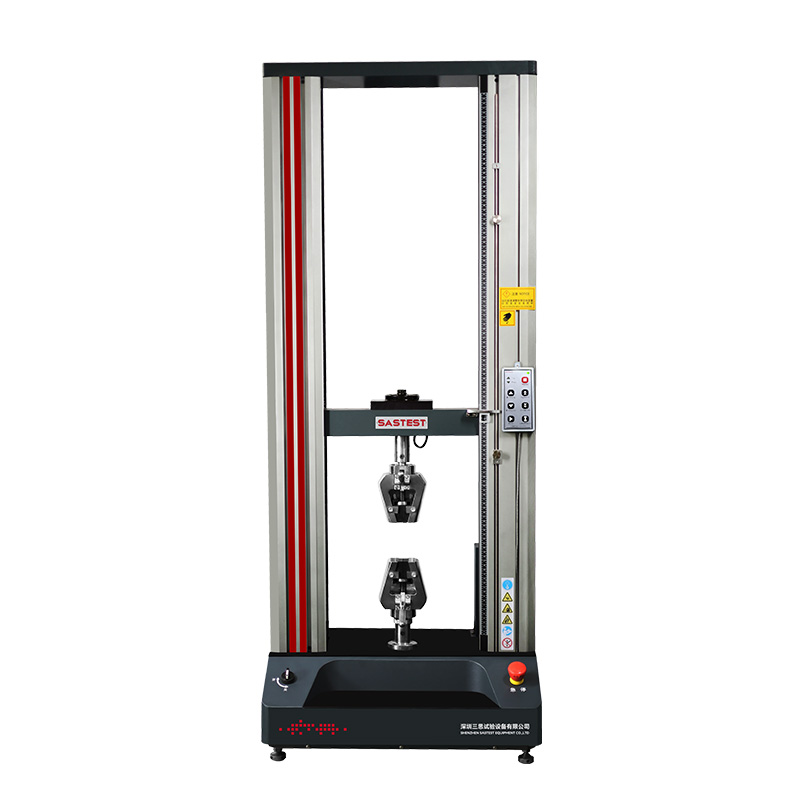

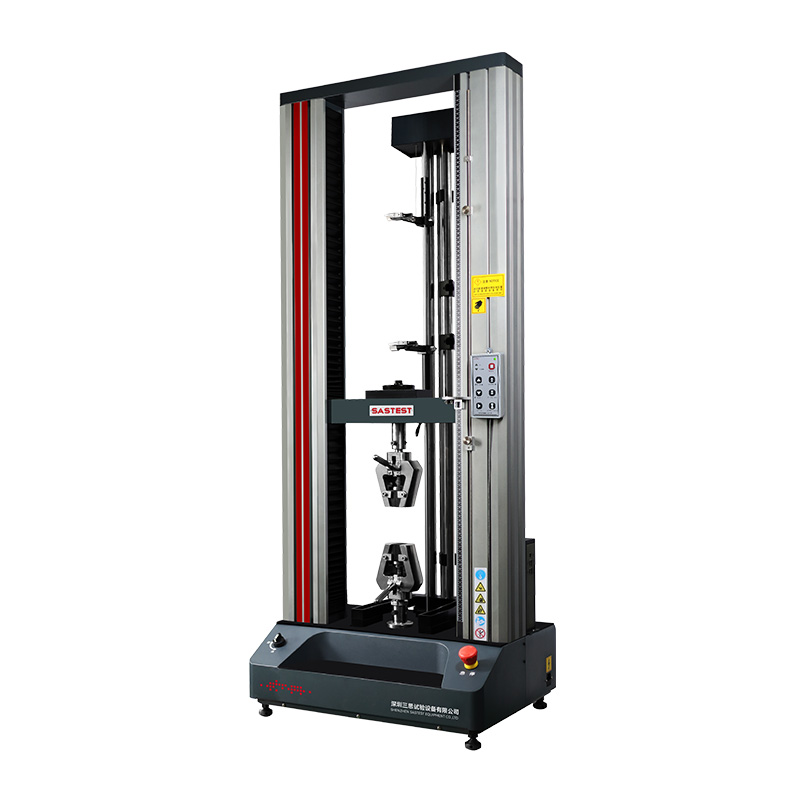

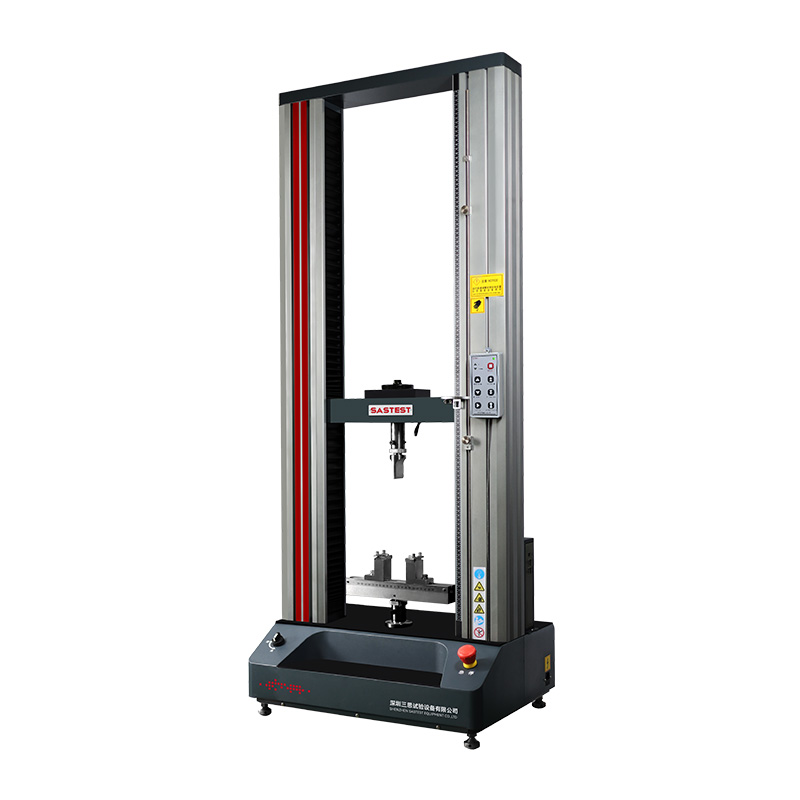

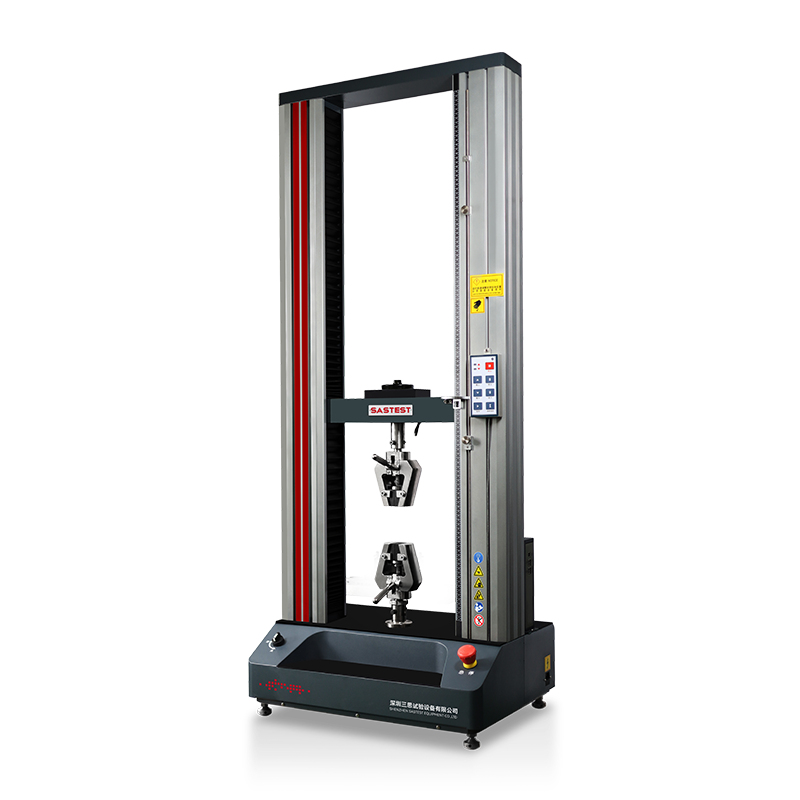

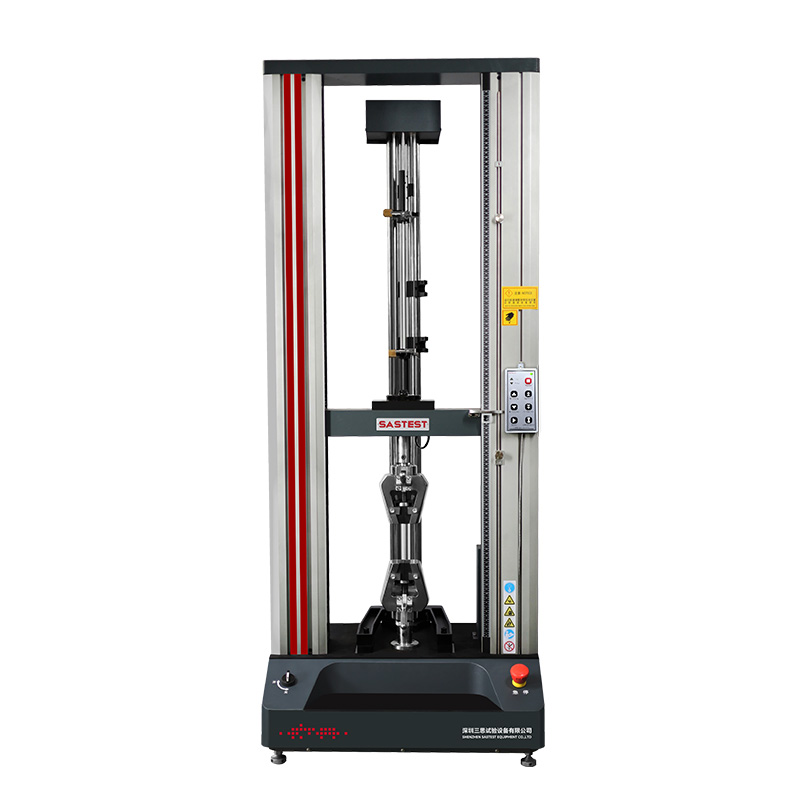

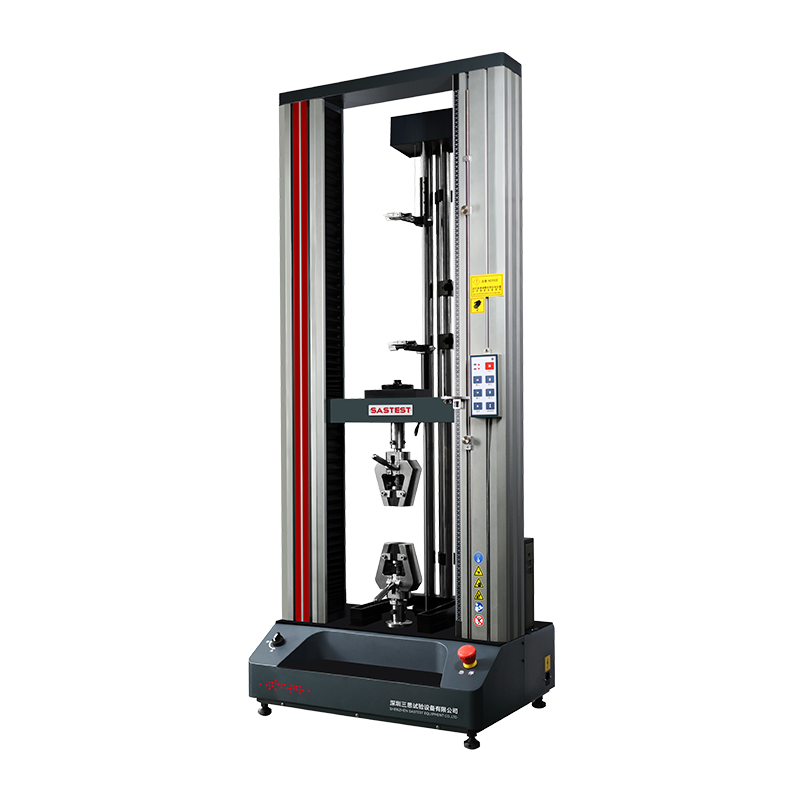

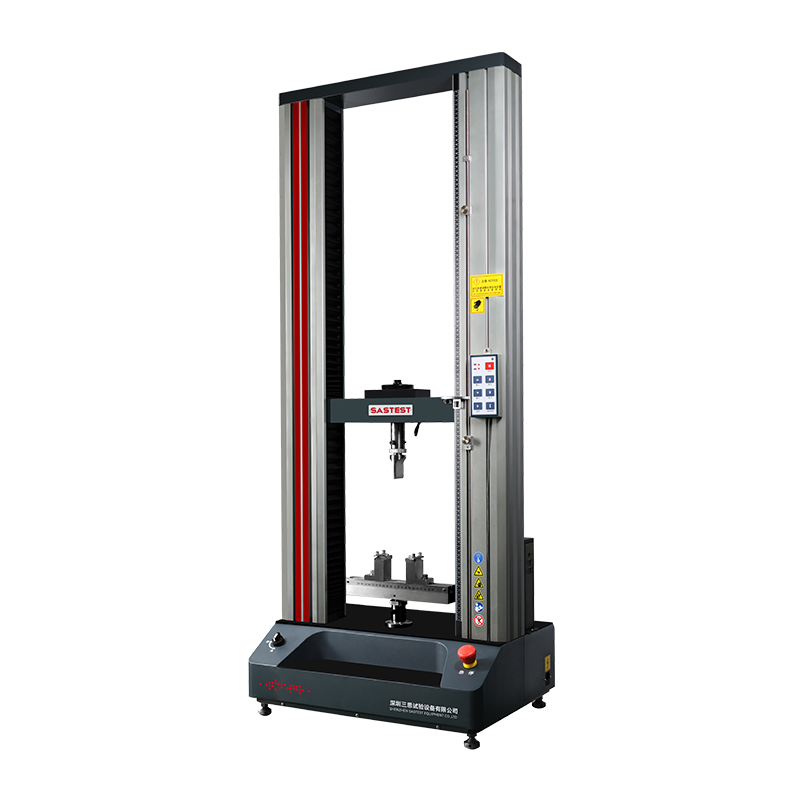

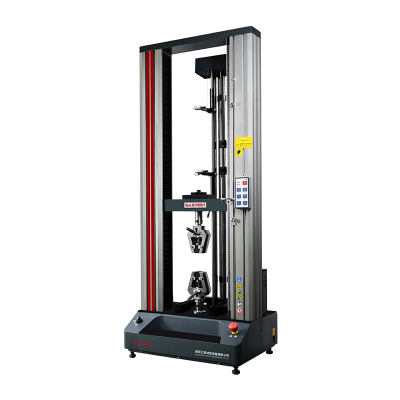

CMT6000系列电子万能试验机

用于非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究,具有应力、应变、位移三种闭环控制方式,可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。
  • 最大试验力: 50、100、200、500、1K、2K、5K、10K
  • 型号: CMT6501、CMT6102、CMT6202、CMT6502、CMT6103、CMT6203、CMT6503、CMT6104
  • 重量: 约100kg
  • 主机功率: 400W
  • 主机电源: 220V
  • 外形尺寸: 620X460X1530

全国服务热线:

18926546499

主要功能:

用于非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究,具有应力、应变、位移三种闭环控制方式,可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。

性能特点:

主机框架

·采用高精度、预加载的滚珠丝杠,提高传动效率和位移精度。

·采用高强度光杠固定上横梁及工作台面,构成高刚性的框架结构。

夹具

·操作方便,夹持可靠的各种材料的专用夹具

试验力测量装置

·采用高稳定性,高精度应变式力传感器,配以高稳定测量系统保证全程分辨率不变,确保试验力示值相对误差在±0.5%内

·可使用多个传感器,实现宽范围的试验力测量

·配有急停按钮开关,在遇到意外情况下,能可靠的锁定设备,为试验安全保驾护航。

控制传动系统

·采用进口全数字式交流伺服器,控制高精度,高响应频率的交流伺服电机保证传动系统效率高,噪音低,传动平稳。

试验控制盒

·具有横梁移动速度慢上/慢下,快上/快下,试样保护及运行功能

电气控制系统:

·基于DSP的DCS-300全数字闭环测控系统,试验机性能的高低主要取决于对试验过程的控制,DCS-300采用先进的神经元自适应PID控制算法,可实现系统参数的在线辨识,控制量在线优化,控制环在线切换,实现应力,应变,位移真正的三闭环全数字控制

·基于DSP的控制系统平台,DSP是RISC专用型CPU,其指令系统针对自动控制应用进行大量优化集成很多外设功能,本产品的控制芯片集矢量控制,位置捕获,A/D转换等多项外设功能于一体。

·数据采集系统由8路高精准24位A/D转换通道组成,最高可达±1/400000码,分辨率1/300000,全程不分档,3路光电编码器位置捕获系统,其中位移采集渠道,具有纠错,辨向,计数等功能。

位移测量装置

·采用伺服电机所赔光大编码器进行位移测量,位移分辨率最小可达0.015um(不同机型略有区别)

微机系统

·采用品牌电脑作为主控制机,完成征集试验参数的设定,工作状态控制,数据采集,处理分析,显示打印试验结果等功能。

·配有试验机专用Windows软件包,可根据国家标准,国际标准或用户提供的标准测量各种材料的物理性能,并对试验数据进行统计处理和判断,然后输出各种要求格式的试验报告和特性曲线图样。

变形测量系统:(需选购)

·配合应变式电子引伸计,精度高,响应快的测量系统,实现金属材料小变形的高精度测量。

·电子引伸计按标距和变形量有多种规格可选,可满足不同类型,不同形状的材料测量使用。

·夹持式自动跟踪大变形测量系统,采用高精度进口传感器实现对塑料,橡胶等非金属材料较大变形的测量

适用标准

1.《GB/T16491-2008 电子万能试验机》

2. GB/T 2611-2007 《试验机  通用技术要求》

3. JB/T 7406.1-1994 《试验机术语  材料试验机》

4. JJG 139-1999 《拉力、压力和万能材料试验机》

5. JB/T 6146-2007 《引伸计技术条件》

6. JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》

国产多功能拉力试验机厂家,点击了解更多设备知识...

型号

CMT6000系列

规格

6501

6102

6202

6502

6103

6203

6503

6104

最大试验力

50N

100N

200N

500N

1kN

2kN

5kN

10kN

精度等级

0.5级

试验力测量范围

0.4—100%FS(满量程)

位移控制速率范围

0.001—500mm/min

位移控制速率精度

为设定值的±0.5%以内

外形尺寸(mm)

600x460x1510

试验空间(mm)

850(上、下夹具接插头销中心距离)

有效试验宽度(mm)

345

电源

220V/50Hz,±10%

功率

400w

主机重量

约100kg

主机试验空间

下空间(标准机型)

控制器

SAS ZY-2000

电脑、打印机

联想商用系列、A4彩色喷墨打印机


蓝牙免提音箱AM08 x 1

充电线 x 1

用户指南 x 1
