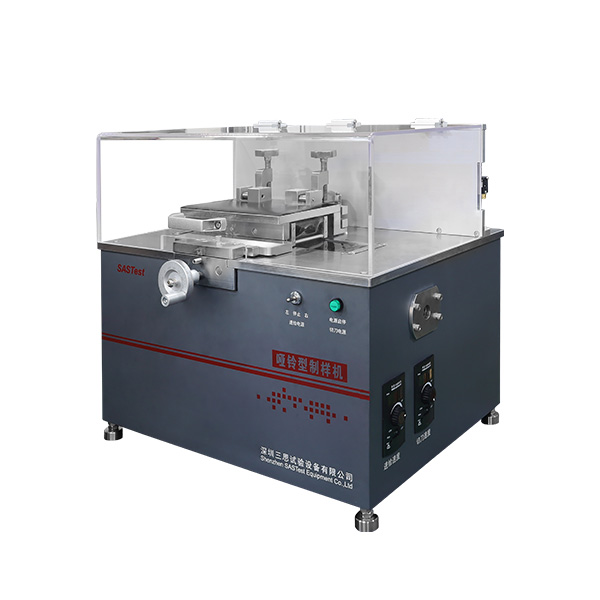

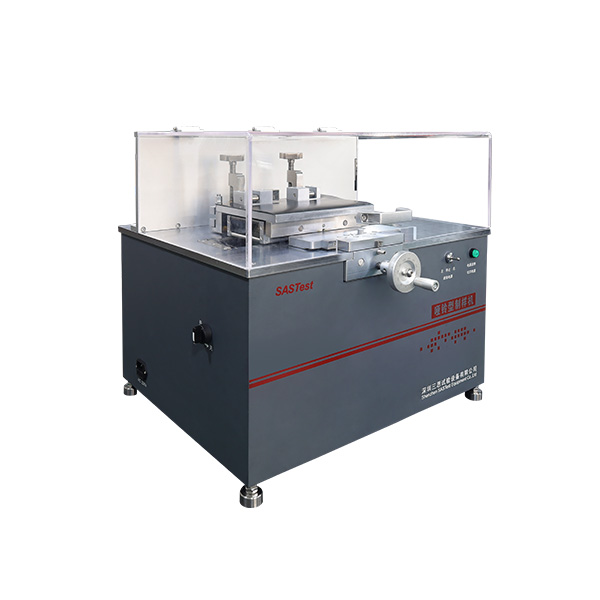

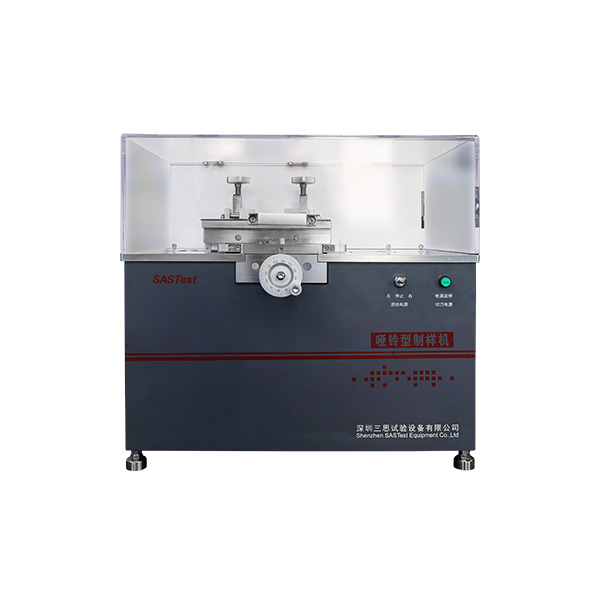

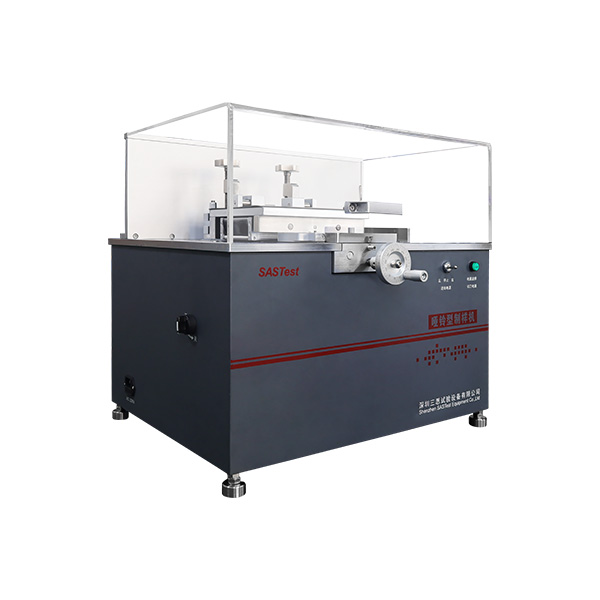

哑铃制样机

一、 设备名称：哑铃型制样机

二、 型号：ZYJ1251

三、 设备说明：哑铃型制样机适用于制取各种非金属管材或板材的哑铃型拉伸试样及维卡热变形试样。本机采用仿形加工原理，并结合机械传动原理将螺纹旋转运动转变成直线运动，具有操作简单、快速、方便且制得试样标准、尺寸稳定等特点。试样与刀具的相对位置可根据实际情况调节，试样的形状由相应的靠模板形状控制，工作过程不受操作人员调动的影响，多次重复使用，不需要反复对刀，能得到用户需要的试样样条；减少了工作时间的耗损和提高了操作的通用性、提高了工作效率、降低了加工成本；且在工作台面上安装有吸尘装置，为工作人员提供了良好的工作环境。采用标准铣刀加工，刀具耐用，制得样品边缘平滑，无毛刺。是电子拉力万能试验机及维卡热变形试验机的理想配套产品。

四、 试样满足的标准：

1. GB/T 8804.1-2001 《热塑性塑料管材——拉伸性能测定 第1部分：试验方法总则》中规定的哑铃型试样(ⅠA型)

2. GB/T 8804.2-2001 《热塑性塑料管材——拉伸性能测定 第2部分：硬聚氯乙烯（PVC—U）、氯化聚氯乙烯（PVC—C）和高抗冲聚氯乙烯（PVC—H1）管材》中规定的哑铃型试样(ⅠB型)

3. GB/T 8804.3-2001 《热塑行塑料管材——拉伸性能测定 第3部分：聚烯烃类管材》中规定的哑铃型试样(Ⅱ型)

4. GB/T 1040-92《塑料拉伸性能试验方法》中规定的哑铃型试样(ⅠA型、Ⅱ型)

5. GB/T 16865-1997 《变形铝、镁及其合金加工制品拉伸试验用试样》中厚大于3㎜小于10㎜的哑铃型试样(P1型)

6. 试样总长≤170㎜，宽16～30㎜，3㎜≤厚≤25㎜的长条试样

五、 设备主要参数：

1. 试样最大厚度：25㎜

2. 电机转速：n=1440r/min

3. 刀具直径：25㎜

4. 主机电源：交流单相220V±10% 50Hz 0.5kW

5. 主机外形尺寸（长×宽×高）：约500㎜×450㎜×450㎜
