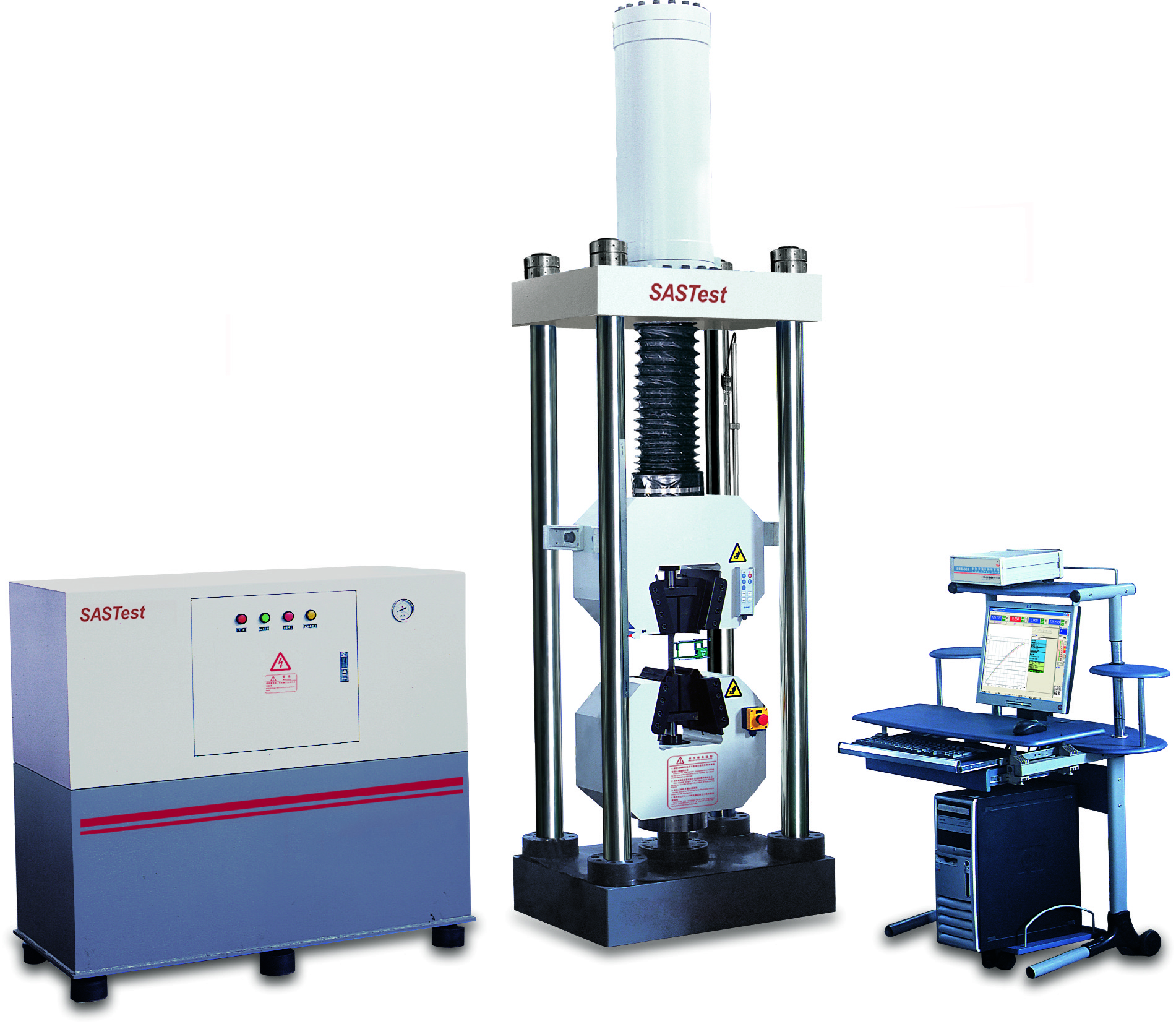

SHT5106微机控制电液伺服万能试验机

产品用途:该试验机主要用于金属材料的拉伸,可实现等速率加荷、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。性能特点:ü 主机采用单空间结构,轴向性好,侧向刚性结构,整机无间隙,符合人体工程学原理,减小试验员劳动强度。优异的对中性,优良的减震性能,方便的空间调整。ü 负荷传感器采用进口品牌高性能拉压负荷传感器ü 位移测量采用抽出式光电编码器测量位移,

全国服务热线:

18926546499

产品用途:该试验机主要用于金属材料的拉伸,可实现等速率加荷、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。

性能特点:

ü 主机采用单空间结构,轴向性好,侧向刚性结构,整机无间隙,符合人体工程学原理,减小试验员劳动强度。优异的对中性,优良的减震性能,方便的空间调整。

ü 负荷传感器采用进口品牌高性能拉压负荷传感器

ü 位移测量采用抽出式光电编码器测量位移,精度高,抗冲击。

ü 控制系统采用全数字控制器,力、位移、变形三闭环控制。

ü 液压夹具采用半封闭式液压夹具,使用方便,维护简单,钳口多样

ü 专业模块化的powertest软件满足国家、国际及行业相关标准的试验要求,可扩展实现试验数据网络传输功能。



主要技术参数:

型号

SHT5605

SHT5106

SHT5206

最大试验力

60kN

100kN

200kN

准确度等级

0.5级

试验力示值相对误差

±0.5%以内

试验力测量范围

1%——100%FS

变形测量范围

1%——100%FS

变形示值相对误差

±0.5%以内

活塞上升最大速度

190mm/min

180mm/min

175mm/min

活塞下降最大速度

240mm/min

290mm/min

275mm/min

试验力加载速率范围

0.02%—2%FS/s

立柱数

4

立柱间有效距离

600x350mm

660x400mm

800x460mm

最大拉伸空间

580mm

680mm

815mm

圆试样夹持范围

Φ10—φ18;

Φ18—φ29;

Φ29—φ40

Φ12—φ23;

Φ23—φ35;

Φ35—φ45;

Φ45—φ55

Φ15—φ40;

Φ40—φ70

板试样夹持厚度

2-16mm;

16-30mm

2-20mm;

20-40mm

10-40mm;

40-70mm

压板尺寸

Φ150mm

200x200

Φ200mm

活塞行程

560mm

650mm

800mm

主机外形尺寸(长宽高)

880x630x2980

980x720x3590

1140x800x3920

油源外形尺寸(长宽高)

1210x610x1100

总功率

6kW;380V+1.5kW;220V

8kW;380V+1.5kW;220V

弯曲夹具 弯心直径

Φ3—200mm(选配)

Φ3—300mm(选配)

Φ3—300mm(选配)

重量

约3500kg

约6500kg

约7900kg
