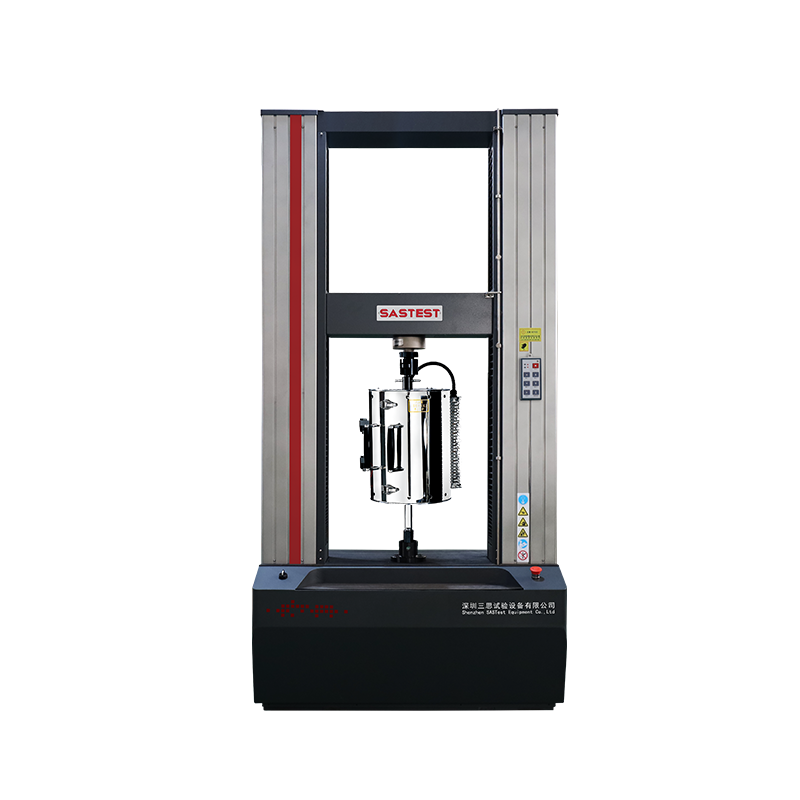

100KN电子万能拉力试验机

产品名称：100KN电子万能拉力试验机

产品型号：CMT5105

功能概述

100KN电子万能拉力试验机主要用于金属、非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究，具有应力、应变、位移三种闭环控制方式，可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供检测数据。

技术指标

1. 最大试验力：100kN；

2. 试验机准确度等级：0.5级；

3. 试验力测量范围：0.4%—100%FS；

4. 试验力示值相对误差：示值的±1%以内；

5. 试验力分辨力：最大试验力的1/±300000（全程分辨力不变）；

6. 变形测量范围：0.2%-100%FS；

7. 变形示值相对误差：示值的±0.5%以内；

8. 变形分辨力：最大变形量的1/±300000（全程分辨力不变）；

9. 大变形测量范围（可选配件）：10-800mm；

10. 大变形示值相对误差：示值的±0.5%以内；

11. 大变形分辨力：0.008mm；

12. 位移示值相对误差：示值的±0.5%以内；

13. 位移分辨力：0.025µm；

14. 力控速率调节范围：0.01-5%FS/S；

15. 力控速率相对误差：设定值的±1%以内；

16. 变形速率调节范围：0.02—5%FS/S；

17. 变形控制速率相对误差：速率 < 0.05%FS时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的±0.5%以内；

18. 横梁速度调节范围：0.001—500mm/min；

19. 横梁速度相对误差：速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；

20. 恒力、恒变形、恒位移控制范围：0.5%--100%FS；

21. 恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内；

22. 有效拉伸空间：450mm；

23. 有效试验宽度：590mm；

24. 主机外型尺寸（长×宽×高）：1060×650×2530（mm）；

25. 电源：380V±10%，5kW；

26. 主机重量：约1500kg

产品特点

1. 制精度高

位移的分辨率为0.05µm

1. DSP-1000全数字闭环控制与测量系统

试验机性能的高低主要取决于对试验过程的控制。DCS－300采用先进的神经元自适应PID控制算法，可实现系统参数的在线辩识，控制量在线优化，控制环在线切换，实现了全数字三闭环（位移、力、变形）控制，使得整机性能明显优于国内产品，并与国外产品技术水平相当。

2. 24路高精准数据采集系统及3路光电编码器位置捕获模块

数据采集系统由24路高精准24位A/D转换通道组成。分辨率达1/300000，全程不分档。A/D 转换速度和增益可在线编程。

3. 基于DSP的控制系统平台

DSP是RISC专用型CPU，其指令系统针对自动控制应用（如FFT运算）进行了大量的优化，集成了很多外设功能，适合实时工业控制与量测系统。

4. 负荷控制精度高

可实现保载功能，保载精度在设定值≥10%FS时，为设定值的±0.1%以内；设定值<10%FS时，为设定值的±1%以内。

5. 适应范围广

可根据GB、ISO、JIS、ASTM、DIN等多种标准进行试验和数据处理。

6. 试验报告和曲线

曲线遍历，试验报告可以编辑，试验曲线细密程度高，表明试验采样频率快，与同行比较较为明显。

7. 设备使用稳定性好，客户投诉率低

设备技术含量越高对设备电器和软件的稳定性要求就越高，不然维修是个很大的问题。我公司的电器部分是经过严格的老化试验，排除了前期的不良因素。试验软件是标准配置，经过长期考核过的，故障率很低。

8. 横梁位移测量

采用日本进口高精度光电编码器，通过控制器实现横梁位移。

9. 传动控制系统

采用日本全数字式交流伺服器及高精度，高响应频率的交流电机，通过控制器实现全数字化闭环控制。电机联接台湾减速机，通过日本进口同步齿形带带动丝杠转动，保证传动系统效率高，噪音低，传动平稳，并保证速度精度在示值的±0.2%以内。

10. 软件功能强大

可以满足不同材料的试验，可以同时执行不同的标准，包括国外标准（有多种标准的数据处理功能），单位：N、kN、g、kgf、Ib、cN可以相互转换。完全按试验标准设计的试验软件功能强大。试验曲线可以放大，能清楚的看出数据采集的多少、快慢，曲线的平滑程度，也就能反映出硬件和软件的整体处理能力。

相关标准

GB/T 1040 《塑料 拉伸性能的测定》

GB/T 1041 《塑料 压缩性能的测定》

GB/T 9341 《塑料 弯曲性能的测定》

GB/T 529  硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）

GB/T 528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定

GB/T 16491-2008电子万能试验机

GB/T 14452-93

GB/T 7314-2005

GB/T 228.1 《金属材料 拉伸试验 第1部分：室温试验方法》

GB/T 232 《金属材料 弯曲试验方法》

GB/T 7314 《金属材料 室温压缩试验方法》

GB/T 16491 《电子式万能试验机》

GB/T 2611 《试验机通用技术要求》

JJG 139 《拉力、压力和万能试验机》

JJG 475 《电子式万能试验机》
