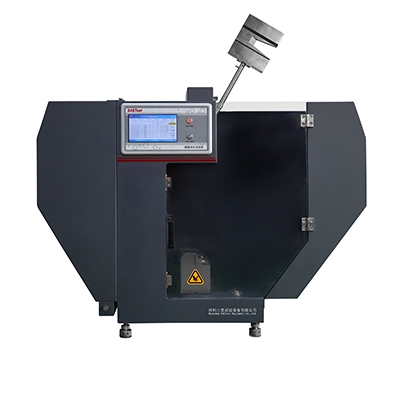

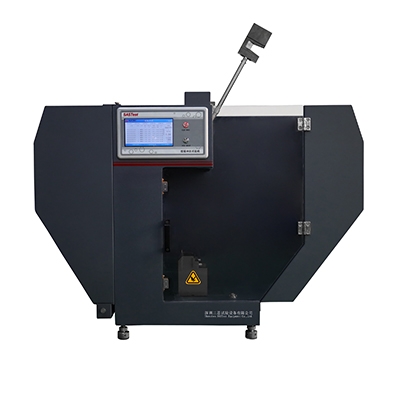

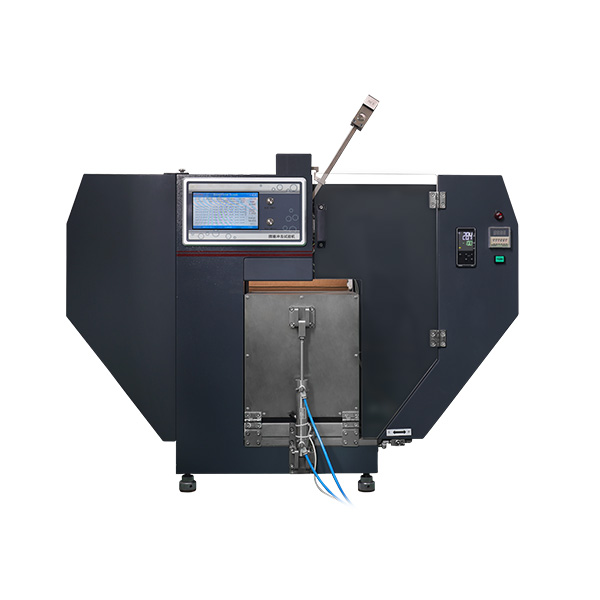

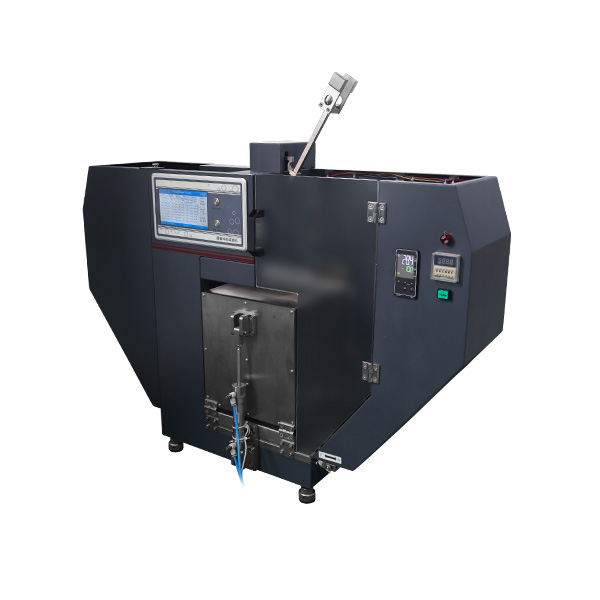

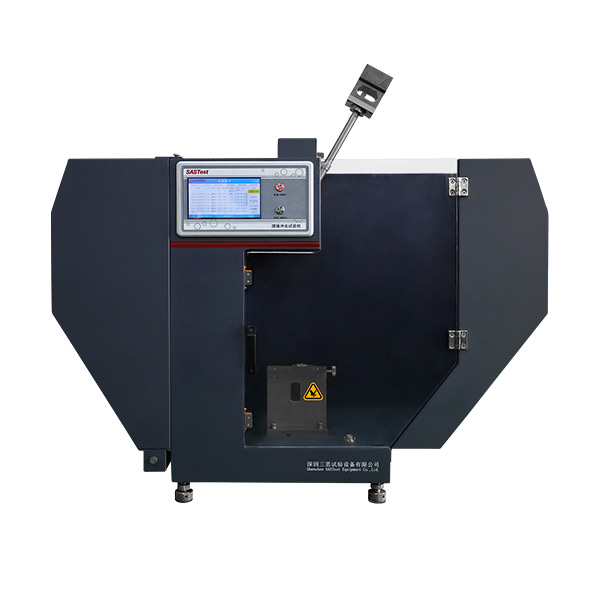

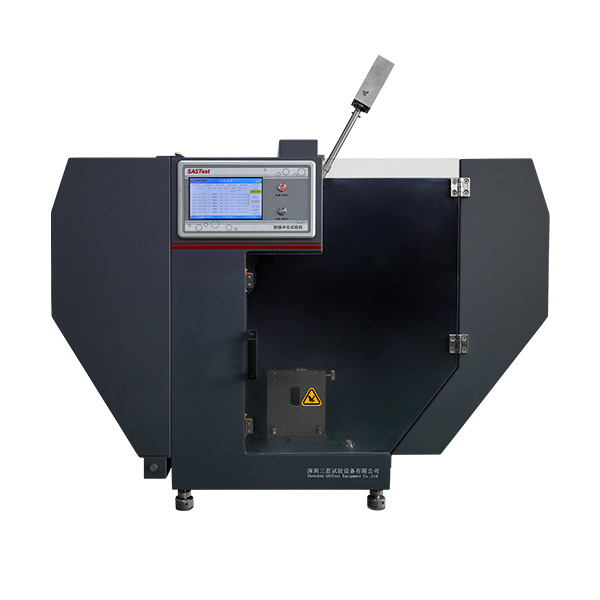

简支梁摆锤冲击试验机

一、设备说明：

简支梁摆锤冲击试验机是对塑料、尼龙、硬橡胶、玻璃钢、电气绝缘材料等非金属材料在动负荷下抵抗冲击的性能检验的检测仪器。专用的控制面板和显示屏能显示冲击功，冲击韧性，摆锤旋转角度。在连续做冲击的试验室和大量做冲击的研究部门更能体现其优越性。该试验机既可做简支梁试验，也可做悬臂梁试验；满足国家最新标准和国际标准。

二、产品特点：

1. 本机操作简单，更换支座及摆锤很方便，可配置多个摆锤及支座，有效提高设备的适用范围。

2. 摆锤采用三维软件设计分析，保证了打击中心准确，摆锤力矩精确，从根本上保证了检测数据的准确性。

3. 数字指示装置，分辨力高，提高了摆锤的测量下限。

4. 高清触屏数字显示冲击吸收功、冲击韧性、摆锤旋转角度等试验数据。

5. 触屏面板能完成各种设置的操作。

6. 选用进口高精度滚珠轴承，有效将摆锤能量损失降至最低。

7. 试验机可配安全防护网，有效提高了试验机的安全性能。

8. 脱摆方式采用电磁铁装置，使冲击操作简单、方便。

9. 可根据需要打印每次试验的数据及每批试验数据的平均值。

10. 专用的触摸式控制按键面板能完成各种设置的操作。

11. 电器控制箱直接装在主机框架上，结构紧凑。

三、执行标准

1. GB/T 1043-2008 《硬质塑料简支梁冲击试验方法》

2. JB/T 8762-1998 《塑料简支梁冲击试验机》

3. ISO 179:2000 《Plastics-Determination of Charpy impact properties》

4. GB/T 21189-2007塑料简支梁、悬臂梁和拉伸冲击试验用摆锤冲击试验机的检验

四、主要技术参数：

1. 最大冲击能量：简支梁4J

1. 摆锤力矩：简支梁2.1436N•m

2. 摆锤预扬角：150º

3. 角度分辨率：0.1º

4. 简支梁技术参数：

• 冲击速度：2.9m/s

• 摆轴中心至试样中心的距离：230㎜

• 冲击刀夹角：30º

• 冲击刀圆角半径：2㎜

• 支座圆角半径：1㎜

• 支座前角：5º

• 支座后角：10º

• 支座跨距：40㎜、60㎜、70㎜

试样类型及尺寸（长×宽×厚）：

• 80㎜×10㎜×4㎜

• 50㎜×6㎜×4㎜

• 63.2㎜×12.7㎜×3.2㎜

五、设备主要功能描述：

设备主要由主机架、摆锤、挂脱摆装置、能量显示装置、安全防护装置、电器控制系统等部分组成，各部分具有如下优点：

1. 主机架：该机主机架和底座一体铸造，结构新颖简单，挂摆部分采用简支梁结构，使挂摆部分的结构更合理，改善摆轴的受力情况，降低轴承引起的摩擦阻力，结构简单可靠，加工精度高，能量损失小。

2. 摆锤：摆锤采用三维软件设计，确保冲击常数准确。摆体镀铬处理，与主机协调美观。

3. 挂脱摆装置：新设计的挂脱摆装置，手动挂摆，简单可靠。脱摆用电磁铁驱动，使冲击操作简单方便。

4. 能量显示装置：本机能量显示采用高清触摸显示屏，无需再从度盘读取数据，没有读数误差，准备性高，效率高。

5. 安全防护装置：试验机配有安全防护网，提高试验人员的安全性。

6. 电器控制系统：为塑料摆锤专门设计的新一代控制系统，用于显示冲击能量和数据处理。该控制器采用四倍频计数,准确可靠。LED高清显示冲击能量，级联菜单形象操作。具备数据存贮，最多可存贮50组试验数据。具备打印功能，可以选择自动打印或手动打印。该控制系统自动化程度高，大大降低了操作人员的劳动强度，提高了工作效率及操作安全。
